BSシリーズ バイパススイッチシリーズ

BSシリーズは予備系切り換えに最適です。

特長

  • リレーで信号の切り換えを行う為、信号劣化は最小限。
    入出力は双方向可能。
  • 電源断時でも信号の通過が可能。（電源断時はA系統選択）
  • デュアル電源対応品は、運用の冗長性を確保。

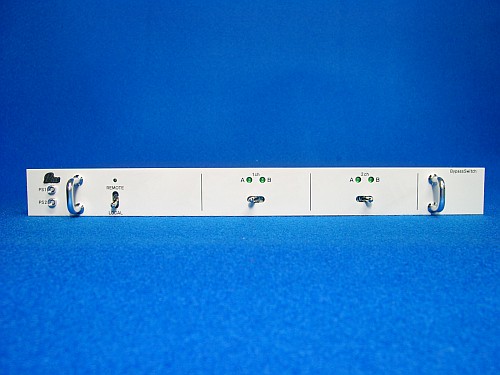

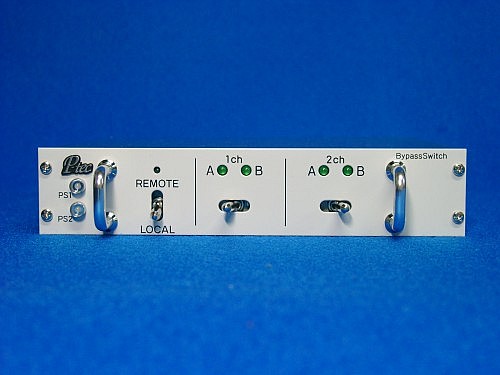

  • 前面の操作スイッチはロック式スイッチを使用し、運用時の誤操作を防止。
  • 前面からの操作と、接点信号による外部リモート操作が可能。
  • 電源アラーム出力、系統選択ステータス出力、リモート/ローカル ステータス
    の出力が可能。
  • 用途により、”2×1-1チャンネル”,“2×1-2チャンネル”,
    “バイパス 1チャンネル”の製品選択が可能。
チャンネル構成
用途
電源構成
型名 ※1
2×1 - 1チャンネル 2入力×1出力のセレクタ
1チャンネル 		シングル電源 BS*-211
デュアル電源 BS*-211D
2×1 - 2チャンネル 2入力×1出力のセレクタ
2チャンネル 		シングル電源 BS*-212
デュアル電源 BS*-212D
1チャンネルバイパス バイパススイッチ シングル電源 BS*-212B
デュアル電源 BS*-212BD
※　*にアナログビデオ用 「V」 、アナログオーディオ用 「A」 、シリアルインターフェース用 「S」 、
パラレルインターフェース用 「P」 、SD SDI/HD SDI用 「D」 、光デジタル信号用 「O」 が入ります。

[pdf] BSVシリーズ (アナログビデオ信号用) カタログPDF
[pdf] BSAシリーズ (アナログオーディオ信号用) カタログPDF
[pdf] BSDシリーズ (SD SDI/HD SDI信号用) カタログPDF
[pdf] BSOシリーズ (光デジタル信号用) カタログPDF
[pdf] BSSシリーズ (シリアルI/F信号用[RS-422/485,RS-232C等]) カタログPDF
[pdf] BSPシリーズ (パラレルI/F信号用) カタログPDF
