PDS-420LC ラック用ノンヒューズブレーカ

概要

小型1Uサイズラック用AC電源用ノンヒューズブレーカです。
外部から電源ON/OFF制御が可能(オプション)
電流測定機能付(真の実効値)

特長

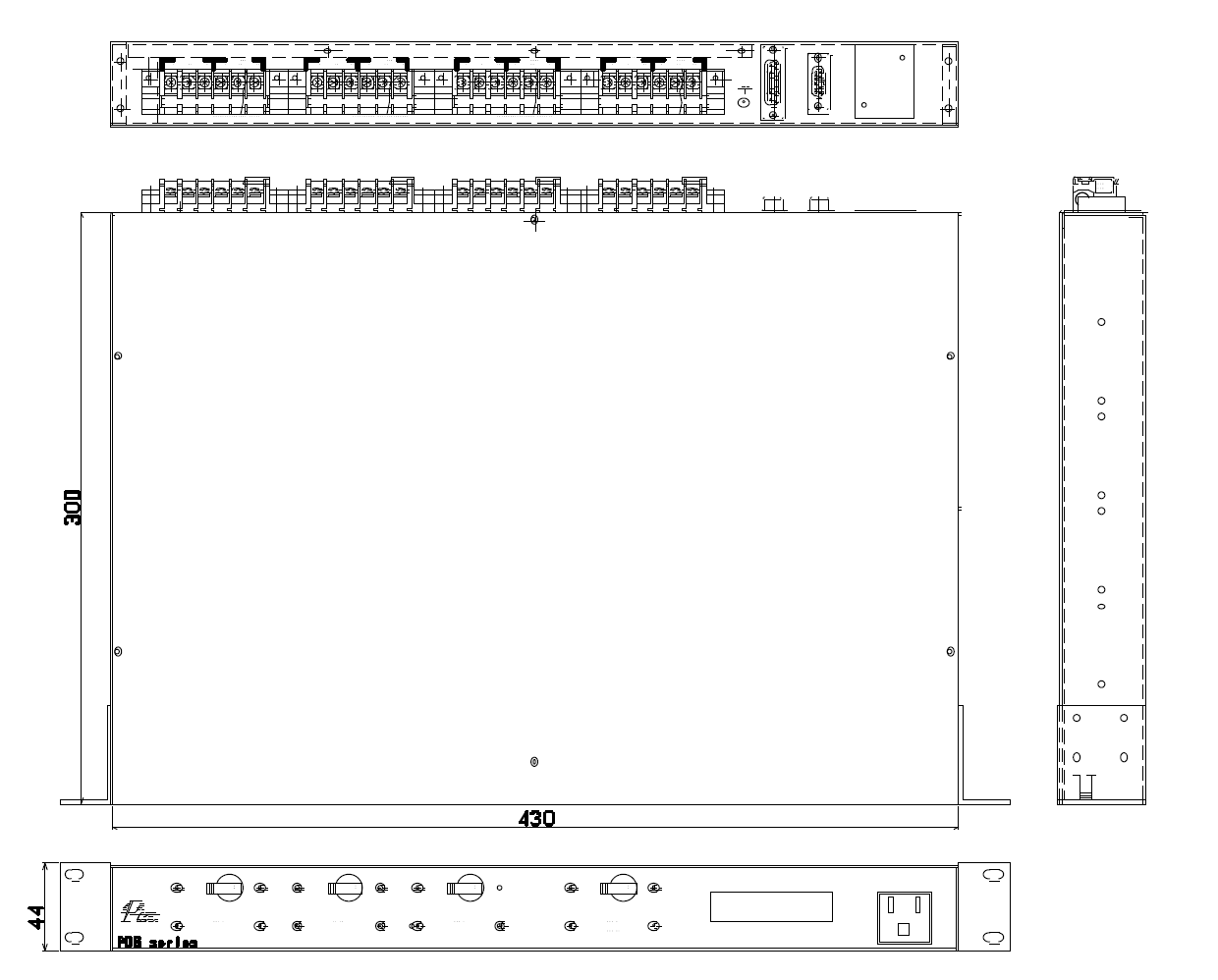

  • 小型1U EIAラックサイズ
  • 1系統から最大4系統までの電源入出力タイプを自由に選択
    • 1系～3系はAC100～AC200V 20A : M3.5端子入出力
    • 4系はAC100V 20A : M3.5端子入出力
    • AC100V 15A用アース付ACコンセント1系統（前面に1個）
      （端子台と共通接続）
  • ブレーカは不用意な誤操作が無いように設置
  • 二極(N,L)の突入電流対応型ブレーカを使用
  • 1CHから最大4CHの電流をリアルタイムで測定。誤差±0.2A
    （0.4A以上測定可能）
    （高調波成分を含んだ波形を実効値計算式にしたがって算出）
  • 豊富なオプションを用意
    • 出力制御用ON/OFF外部リモート
      （チャンネル間遅延機能付、タリー付）
      （無電圧接点入力、前面ACコンセントは非連動）
      入力はオルタネート動作、1秒以上長押し。
      タリー付：制御タリー
      チャンネル間遅延機能付：一括ON/OFF入力を使用した場合に約1秒間隔で全チャンネルONまたはOFF
      リレーは、AC250V 投入80A、定格20Aを使用。
    • ブレーカ容量変更可能（標準20A、15A対応可能）
    • アクリル保護カバー

オプション(出荷時組込み)

  • PDS-420LC-OP1：ON/OFF外部ﾘﾓｰﾄ 無電圧接点入力
    （1ch-4chﾀｲﾌﾟ別）制御タリー
  • PDS-420LC-CC：前面操作部アクリルカバー（後付け可能）
  • ブレーカ容量：10A,15A可能。ご相談ください。
  • CH1～CH4：不要なCHを削除可能。ご相談ください。

[pdf] カタログPDF

PDS-420LC
